Как заменить экран на Microsoft Lumia 535?

Данная инструкция с пошаговыми фото предназначена как для работников сервисных центров, так и для простых пользователей, которые хотят попробовать свои силы в сфере ремонта мобильных телефонов. Благодаря подробному описанию и фотографии каждого этапа работы ремонт можно выполнить своими руками. Сегодня наш мануал посвящен процессу замены экрана на смартфоне Microsoft Lumia 535.

Прежде, чем приступать к работе, проверьте гарантийный талон на устройство. Многие продавцы и производители снимают гарантию на телефон, если он был разобран третьими лицами. Если ваш смартфон до сих пор находится на гарантии, лучше обратиться в авторизированный сервисный центр или точку продажи, где вам абсолютно бесплатно отремонтируют гаджет.

Если же вы намерены действовать самостоятельно, то действуйте согласно нашей инструкции. Итак, как происходит замена дисплея на Microsoft Lumia 535?

Для работы вам понадобится следующий перечень инструментов:

• Отвертка Torx  T4
• Фен
• Инструмент для разбора корпусов аналог SRT-6 или медиатор
• Металлический инструмент для разбора корпусов

Ну и, конечно же, новый экран Microsoft Lumia 535. Купить его вы можете непосредственно на нашем сайте. Важно помнить, что для этой модели телефона производитель использует два типа экрана со следующей маркировкой

1. CT2S1973FPC-A1-E
2. CT2C1607FPC-A1-E

Информация о версии дисплея нанесена на шлейфе. Это поможет вам купить нужный экран для Microsoft Lumia 535.

Итак, приступаем к работе.

Сначала выключаем смартфон. Затем достаем аккумуляторную батарею, SIM-карту и карту памяти, если она установлена. Батарея в телефоне съемная, поэтому проблем в ходе работы не возникнет.

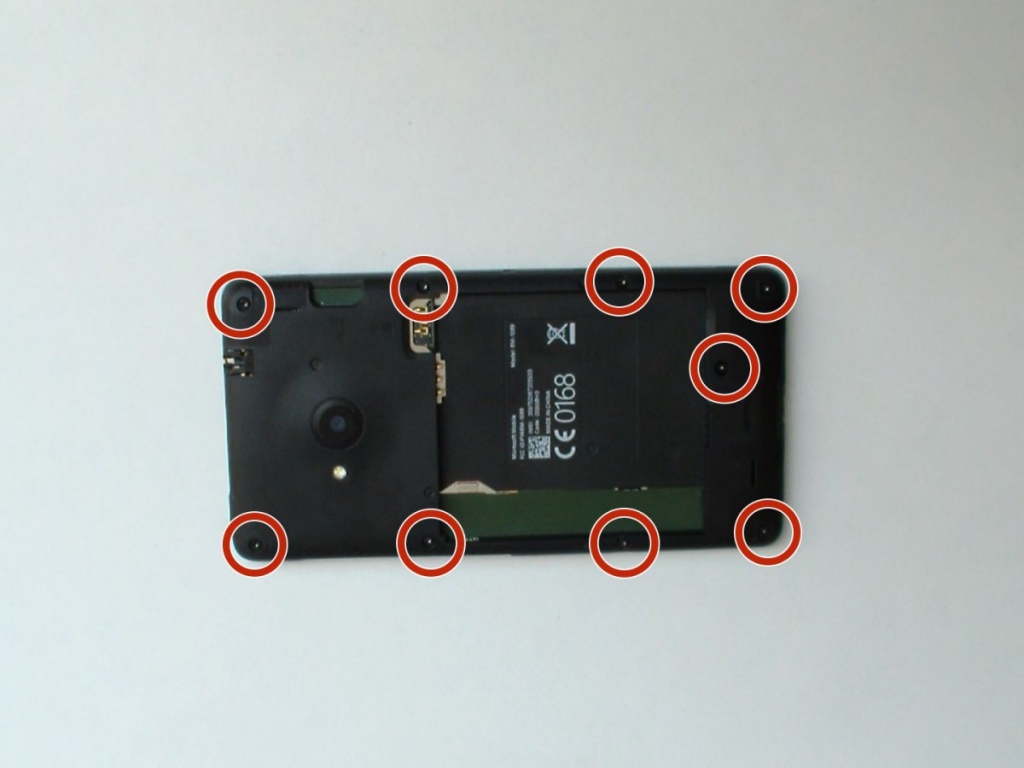

При помощи отвертки Torx T4 выкрутите 9 шурупов, которые на фотографии отмечены красными кругами.

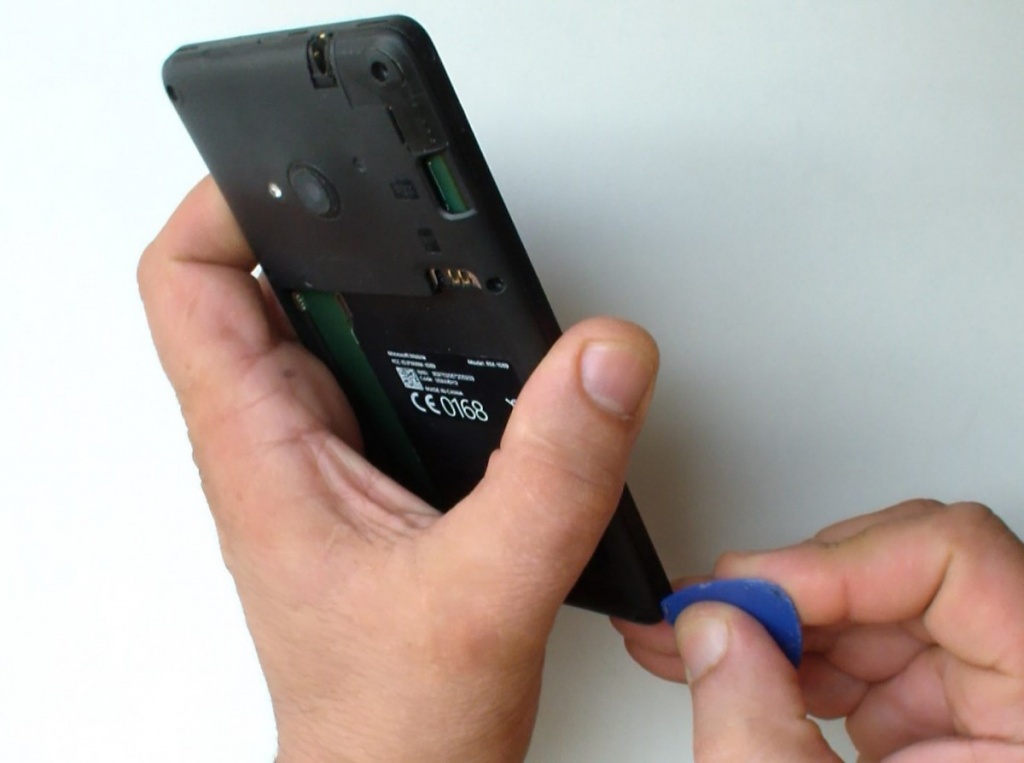

Можно отделить заднюю часть корпуса Microsoft Lumia 535 от рамки при помощи инструмента для открытия корпусов.

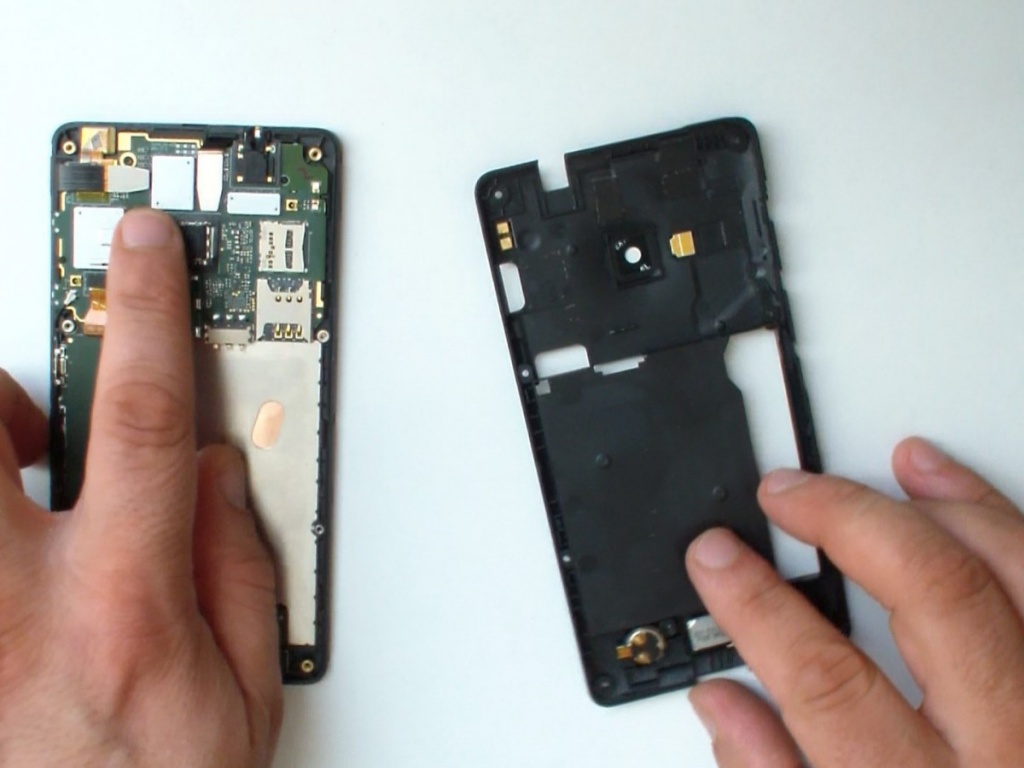

Проведите инструментом по всему периметру корпуса, чтобы открыть внутренние защелки. Действуйте не спеша, чтобы не пропустить ни один крепежный элемент. Когда работа выполнена, корпус легко разбирается на две части.

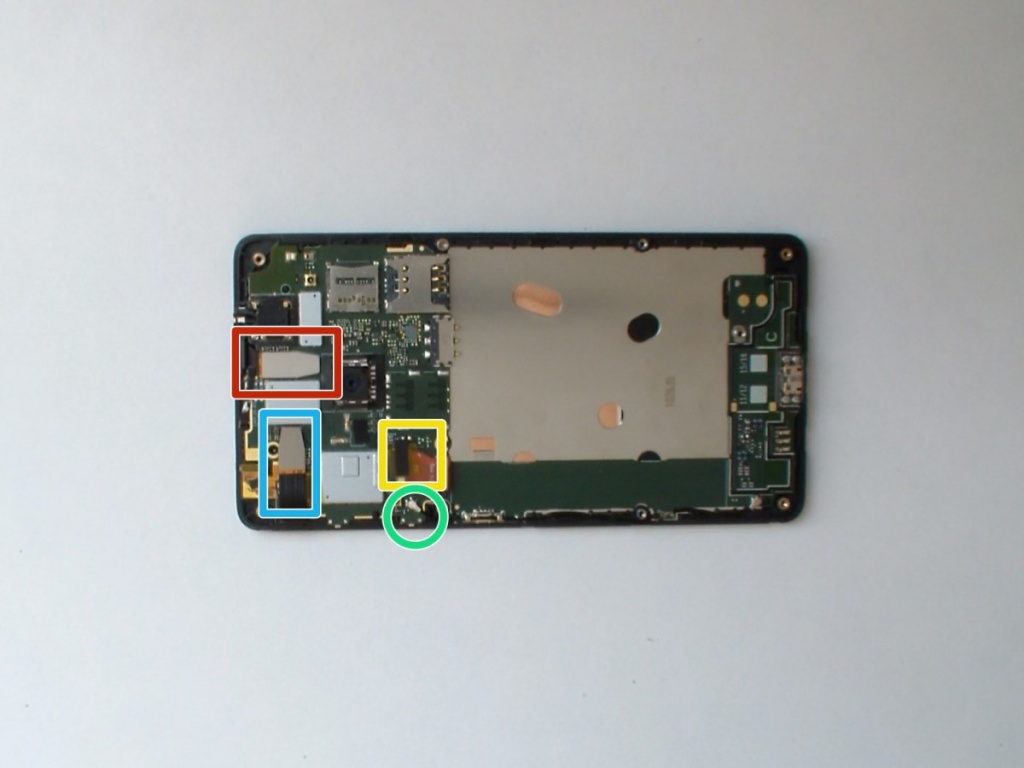

Теперь последовательно отсоедините следующие элементы:

• Шлейф сенсорного экрана (отмечен красным)
• Шлейф дисплея (отмечен синим)
• Шлейф зарядки (отмечен желтым)
• Антенный кабель (отмечен зеленым)

Для работы используйте медиатор.

Выкрутите два шурупа Torx T4, отмеченные кружками на фотографии.

Теперь можно извлечь основную плату.

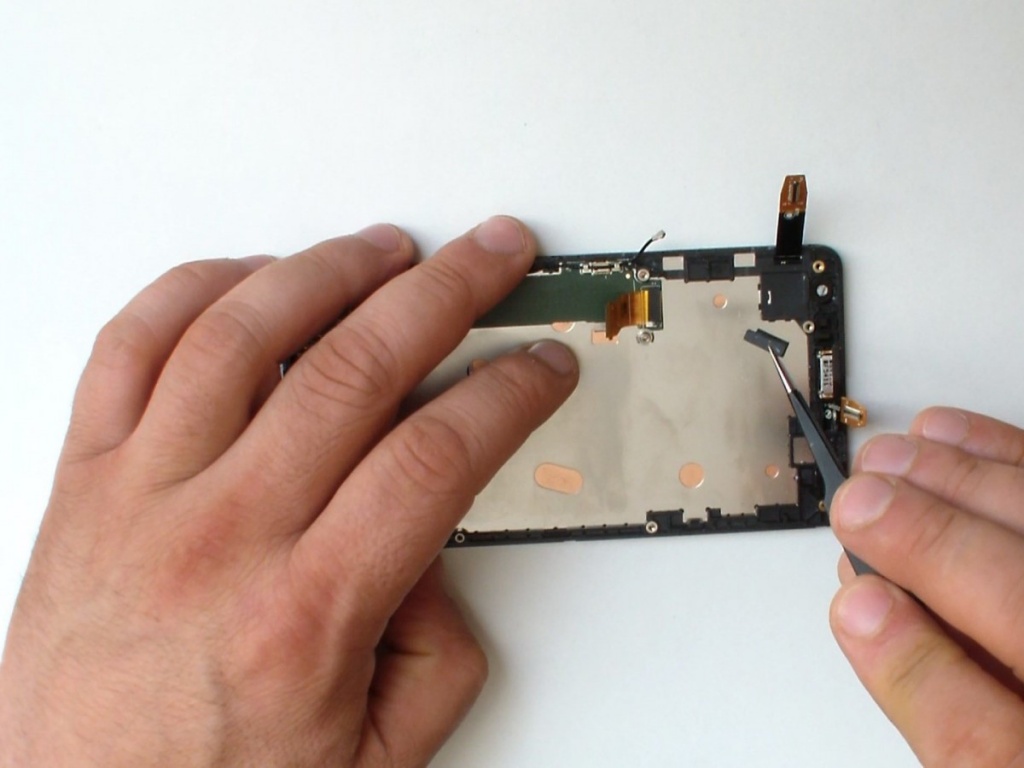

Удалите резинку шлейфа экрана.

Если экран разбит, обязательно наклейте на него несколько полосок широкого скотча. Таким образом, вам не нужно будет беспокоиться о мелких осколках, которые могут отлететь от дисплея.

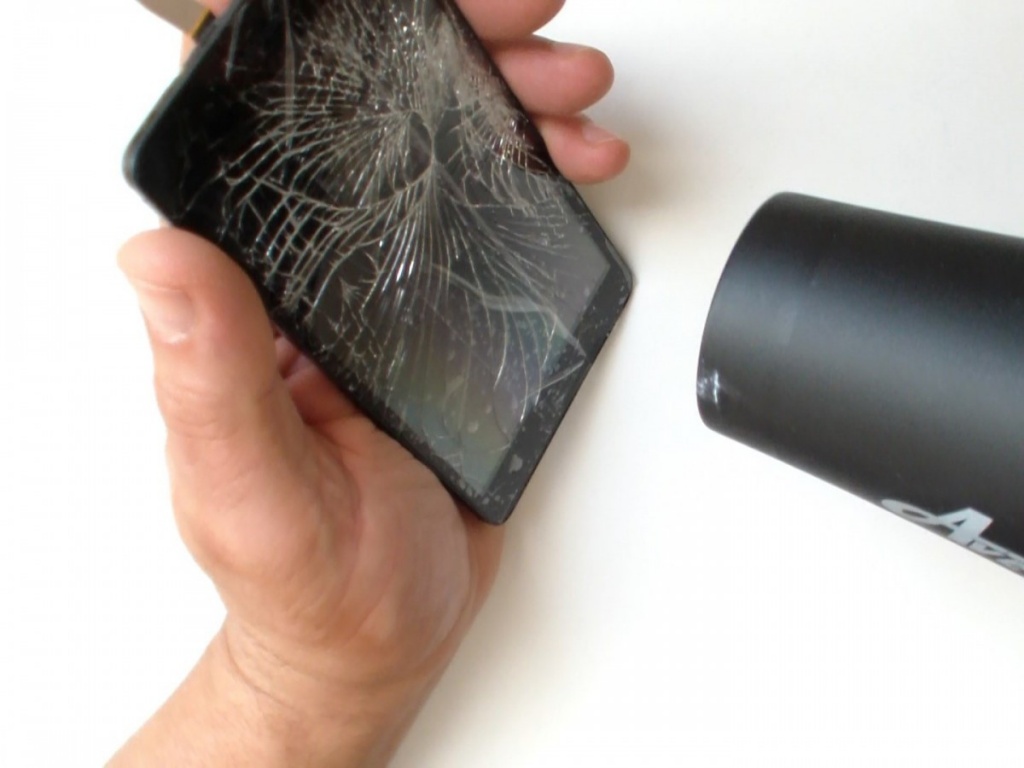

Используйте фен, чтобы хорошо прогреть всю поверхность экрана Microsoft Lumia 535.

Отделить нижнюю часть дисплея от тачскрина нужно с помощью какого-то острого инструмента. Идеально подойдет канцелярский нож. Если же у телефона поврежден весь дисплейный модуль, отклеивать сенсор нет необходимости.

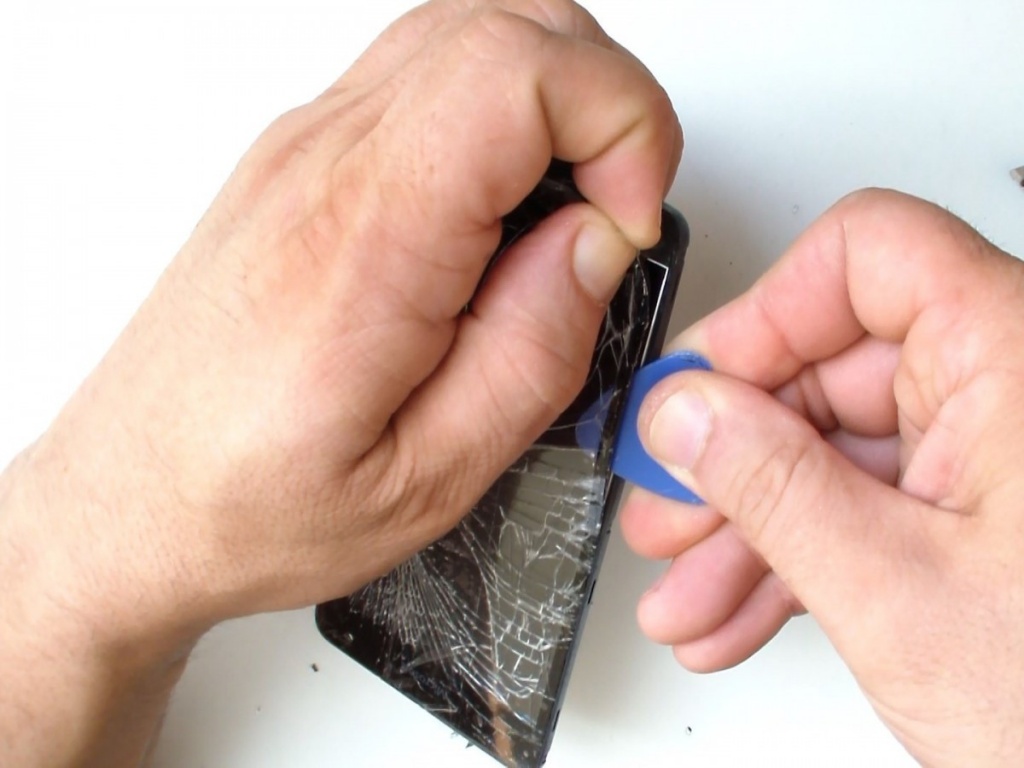

Используйте медиатор, чтобы отделить экран. Здесь важно работать аккуратно, не применять чрезмерную силу. Если элемент не поддается, лучше повторно прогреть экран феном, чтобы размягчить клей.

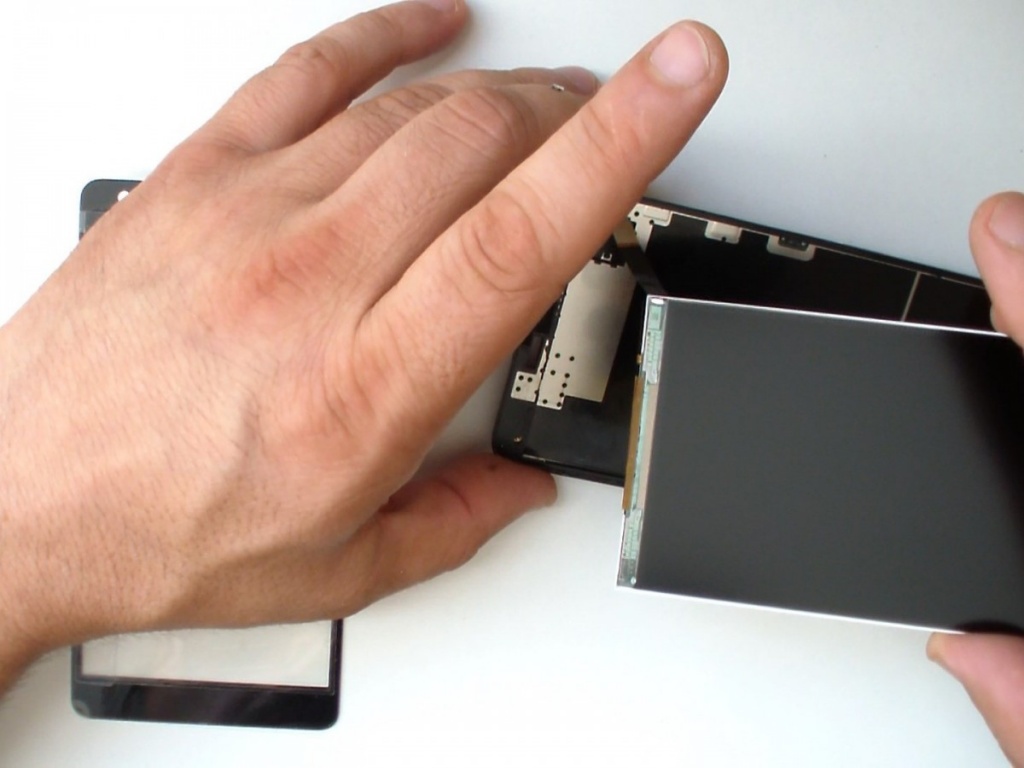

Пластиковым инструментом аккуратно снимите дисплей.

Удалите остатки клея и клейкой ленты.

Поставьте дисплей обратно в корпус.

Если новый экран Microsoft Lumia 535 пришел вам без клейкой ленты, наклейте ее самостоятельно. По 2 мм по всему периметру будет достаточно.

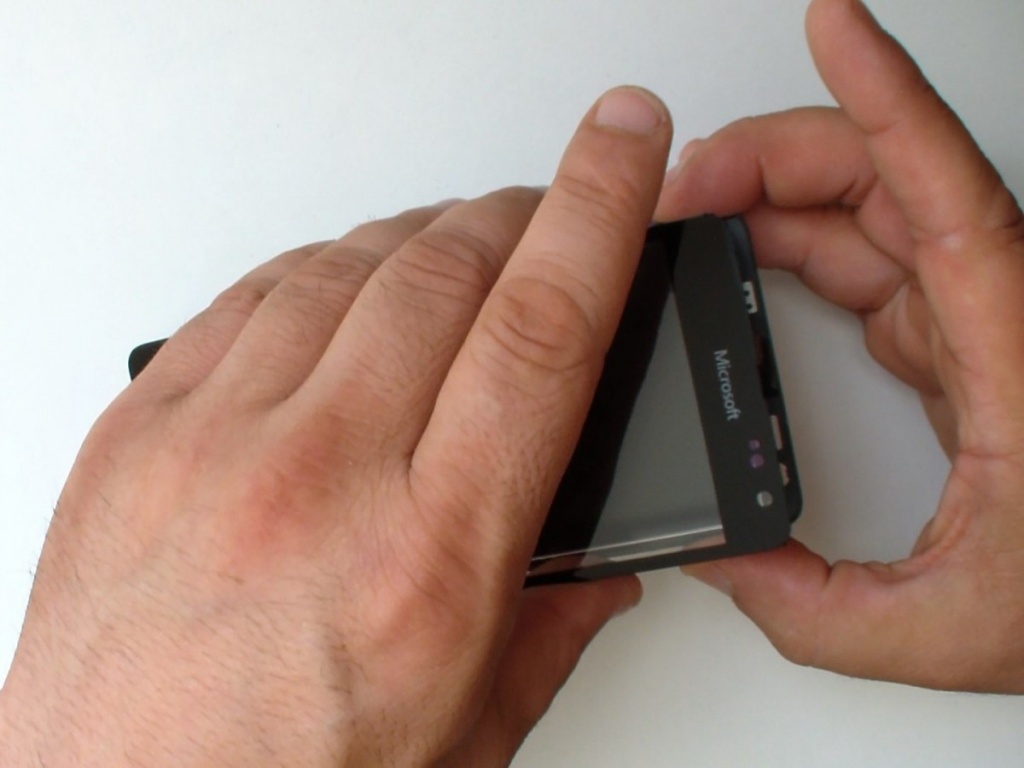

Приклейте новый сенсор к дисплею.

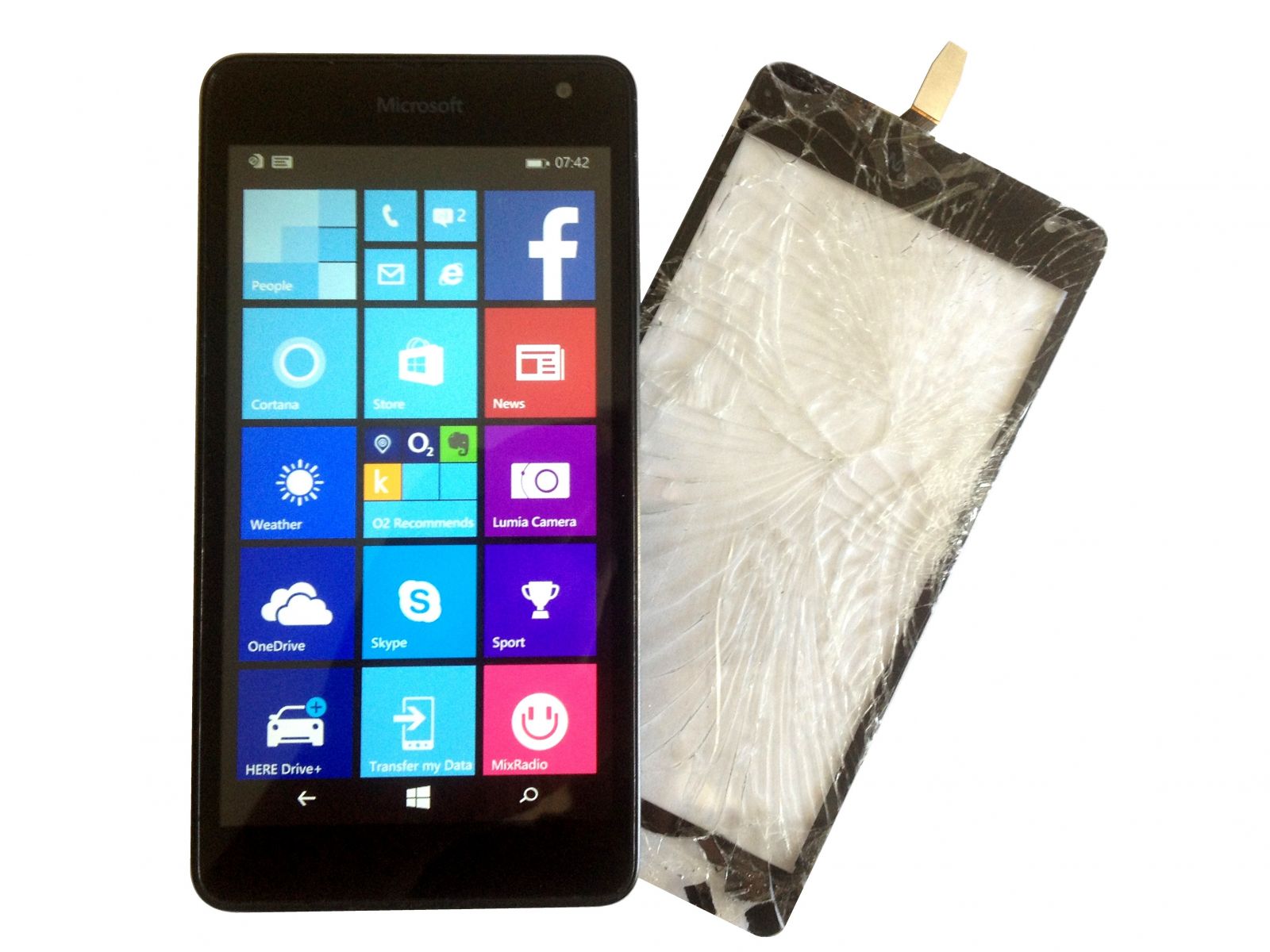

Поздравляем! Вы справились с задачей. Теперь можно выполнить обратную сборку устройства, действуя по инструкции.
